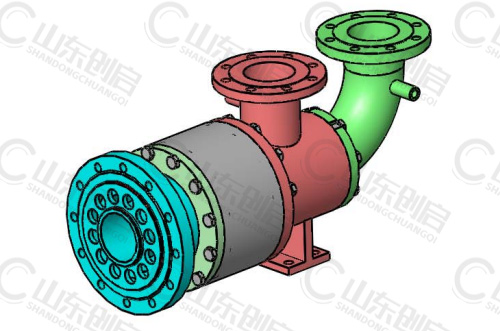

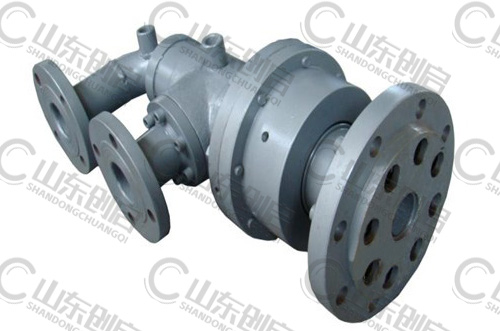

HK型冷渣器旋轉接頭

發表時間：2024-12-13 18:15:45 | 點擊率：42

無標題文檔

產品特點

PRODCUT FEATUREA

1.有兩個獨立的介質流通通路。
2.內管和外管為一體結構，和設備同步運轉。
3.外管和外管法蘭為一體結構，法蘭連接到設備軸端，和設備同步運轉，用螺栓固定。
4.內部采用耐磨耐高壓密封件密封，最高密封壓力為 40 Mpa ( 400 bar )。
5.由于在運轉時，密封面之間存在摩擦扭矩，安裝旋轉接頭時，需要外部采用止轉桿止轉，或依靠殼體上的進口、出口連接管路止轉。
6.旋轉接頭和管路連接時，通過 M 接口連接，推薦使用高壓膠管或金屬軟管。
7.旋轉接頭外管（轉軸）和設備中旋轉的軸頭連接，是主要的運動部件。
8.結構簡單，維修方便。使用時不需要維護，使用方便。

此系列旋轉接頭可非標異型訂制

技術參數

PATMETERS

介質 循環冷卻水最大使用壓力：	DN	80~200	230 PSI	18 bar
介質 冷凝水最大使用壓力：		80~200	580 PSI	40 bar
最高使用速度（轉子）：
	DN	80~200	300 RPM	300 min-1
最高使用溫度：	220℃		＞220℃ 請咨詢創啟旋轉接頭

內部結構

INTERNAL STRUCTURE

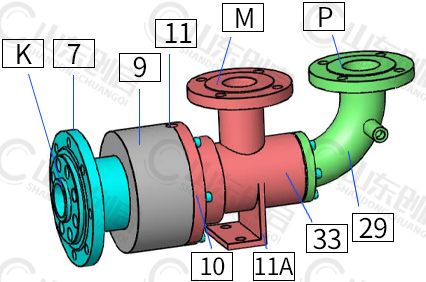

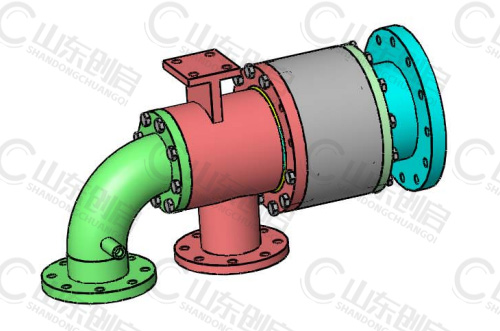

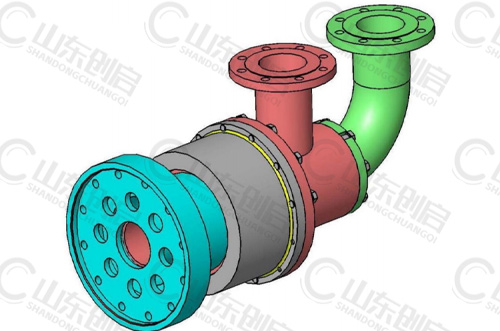

HK冷渣機旋轉接頭內部結構：

7.外管 K.旋轉軸（含內管） 9.殼體 10.三通連接法蘭 11A.固定支耳 29.90°彎頭 33.三通
K—外管（旋轉軸）代號，連接外管端面通常有許多孔（內管）
M—管路接口代號（通常為進水口）
P—管路接口代號（通常為出水口，為內管形成通路，連接內管中間的中心通孔）

產品介紹

Product Description

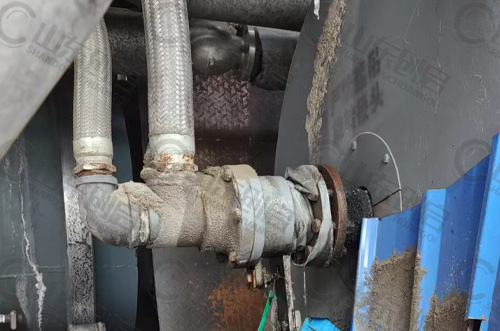

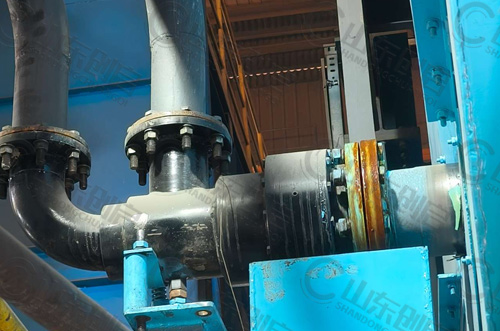

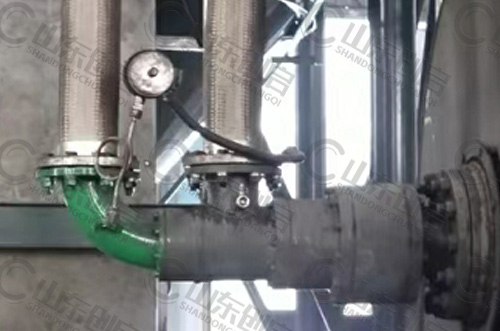

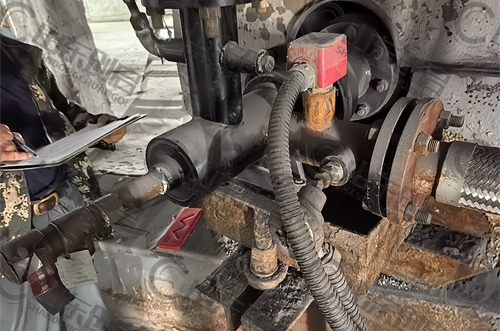

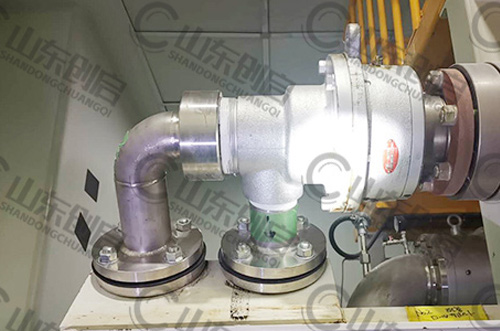

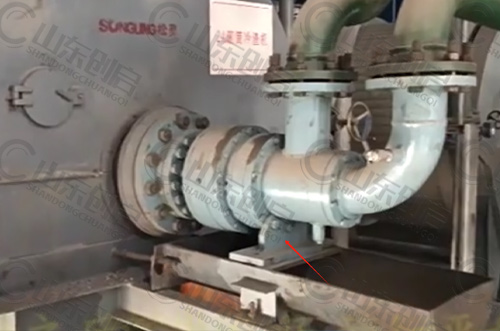

熱力發電廠CBF鍋爐泄渣系統冷卻水一般有循環水和冷凝水之分，循環水壓力較低，一般在1.6Mpa以下，可使用HK型冷渣機旋轉接頭的標準型號。而一些較大較先進電廠機組多采用凝結水已回收熱能，系統壓力一般較高，大多數使用壓力在2.5~4.0Mpa之間，且通水量要求更高；因此我司針對其工作特性特別研制開發了HK型RTO系列冷渣機（器）專用旋轉接頭，性能穩定，安全可靠，工作壽命長，已廣泛應用。此產品專門為供熱發電行業設計，采用進口密封材料，參考了國外技術進行了全新的設計，解決了在惡劣工況環境下的正常運作問題，并且具有抗震動、維護方便、性能穩定，安全可靠，工作壽命長，已廣泛用于熱力發電、城市供暖供熱行業種廣泛應用。

技術參數

Technical Specifications

此接頭規格為DN80~DN200，由于各廠家技術要求和設備狀況不同，沒有固定尺寸。訂購時請?zhí)峁┧璩叽?，與我公司咨詢聯系

此接頭規格為DN50~DN200，由于各廠家技術要求和設備狀況不同，沒有固定尺寸，訂購時請?zhí)峁┧璩叽?，與我公司咨詢聯系

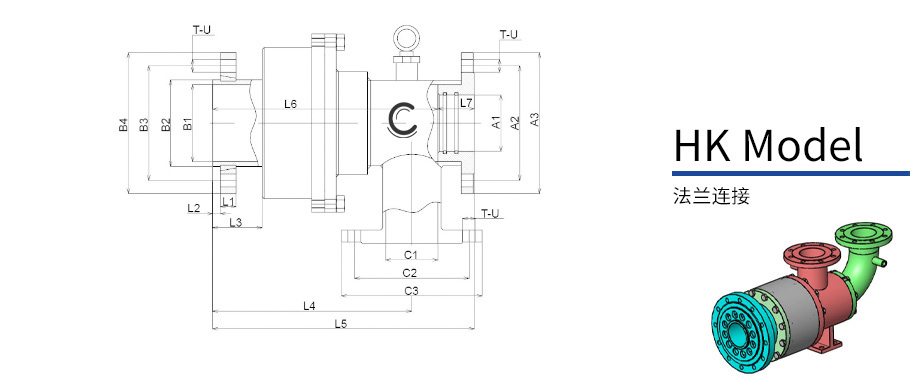

HK型冷渣器旋轉接頭 - 內管旋轉式 - 法蘭連接
規格型號	進回水接口	試驗壓力（Mpa）	參考流量（T/h）
HKS-XF 80-50	DN50	1.6	7
HKS-XF 100-65	DN65	1.6	15
HKS-XF 125-80	DN80	1.6	25
HK-TS-XF 80-50	DN50	2.5	7
HK-TS-XF 100-65	DN65	2.5	15
HK-TS-XF 125-80	DN80	2.5	25
HK-TS-XF 150-100	DN100	2.5	45
HK-RTO-XF 125-80	DN80	4	30
HK-RTO-XF 150-100	DN100	4	50
HK-RTO-XF 200-125	DN125	4	85
HK-MP-XF 100-65	DN65	4	16
HK-MP-XF125-80	DN80	4	30
HK-MP-XF 150-100	DN100	4	50
HK-MP-XF 200-125	DN125	4	85
