Q型旋轉接頭是一種廣泛應用于工業生產設備的密封連接裝置，它能夠?qū)崿F(xiàn)不同蒸汽管道之間的連接、旋轉和密封。這種
旋轉接頭的設計結構緊湊，體積小巧，安裝方便，因此在各種工業設備、機械設備中得到了廣泛應用。
Q型旋轉接頭的主要特點是其密封性能優越，能夠在高壓、高溫、高速等惡劣環境下保持良好的密封工作狀態。其內部采用精密制造的碳石墨球面密封環，確保了流體、氣體在管道之間的安全傳輸，防止了泄漏和污染的發生。同時，還具有自潤滑功能，可以減少摩擦阻力，延長使用壽命。由石墨無油軸承（簡稱圓柱環）支撐，是一種內支撐式旋轉接頭，又稱為自支撐式旋轉接頭（Self-Supported Rotary Joint）。日本進口631材質不銹鋼補償彈簧提供密封壓力，具有耐高溫、耐腐蝕、機械性能好等特點。
在實際應用中，由于石墨球面環在運轉時存在磨損，當石墨球面環磨損時，殼體需要沿軸向離開設備軸頭、向外移動、以補償石墨密封環的磨損，因此，旋轉接頭和管路的連接必須使用軟連接（撓性連接），通常推薦采用金屬軟管連接實現，同時止轉桿的連接也必須保證：允許殼體軸向向后移動，以補償密封環的磨損，這種旋轉接頭，又稱為外補償式旋轉接頭。
總之，Q型旋轉接頭憑借其優越的性能和廣泛的應用領域，成為了現代工程技術中不可或缺的重要設備。無論是在石油化工、制藥、食品加工還是其他重工業領域，Q型旋轉接頭都能發揮出巨大的作用，為各類設備的正常運行提供了有力保障。
一、Q型旋轉接頭內部結構及工作原理
（一）內部結構

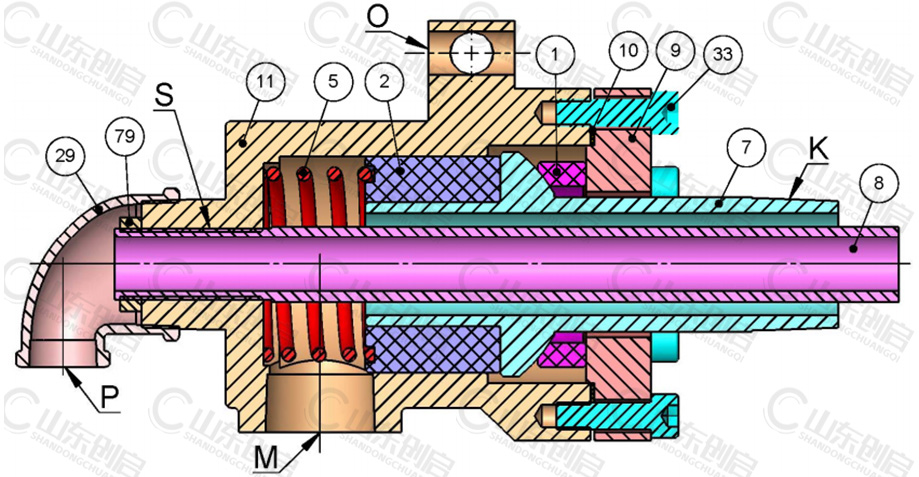

1.石墨球面密封環（球面環），2.無油軸承（石墨圓柱環，簡稱圓柱環），5.彈簧，7.外管（K），8.內管（用戶自備），9.底蓋，10.墊圈，11.殼體， 29.彎頭，33.螺栓， 79.內管用鎖緊螺母（用戶自備）。 K——外管代號，M——管路接口代號,P——管路接口代號, S——內管代號，O——止轉孔代號。
（二）Q型旋轉接頭工作原理
1. 外管（7）連接到設備滾筒軸頭，和設備同步運轉，是主要的運動部件。
2. 殼體（11）和彎頭（29）連接到管路中，和管路固定，是靜止不動的部件。
3. 石墨球面密封環（1）是主要的密封件，實現動密封。密封環（1）底平面和底蓋（9）之間的接觸面形成一個動密封面（平面密封），密封環（1）內球面和外管（7）外球面之間的接觸面形成另一個動密封面（球面密封）。
4.彈簧（5）為兩個動密封面提供密封壓力。
5.殼體（11）和底蓋（9）之間的接觸面形成一個靜密封面，用墊圈（10）密封，螺栓（33）提供密封壓力。
6.無油軸承（石墨圓柱環,簡稱圓柱環）（2）在外管和殼體之間，為旋轉接頭提供支撐，又稱為自支撐式旋轉接頭（Self-Supported Rotary Joint）。
7. 由于球面環（1）的兩個動態密封摩擦副在運轉時存在摩擦扭矩，需要為旋轉接頭提供止轉，（注意：如果不止轉，旋轉接頭殼體會隨著外管轉動），在殼體支耳上提供止轉孔(O)止轉，用于安裝止轉桿止轉。
8.由于石墨球面環（1）在運轉時存在磨損，當石墨球面環磨損時，殼體需要沿軸向離開設備軸頭、向外移動、以補償石墨密封環的磨損，因此，旋轉接頭和管路的連接必須使用軟連接（撓性連接），通常推薦采用金屬軟管連接實現，同時止轉桿的連接也必須保證：允許殼體軸向向后移動，以補償密封環的磨損，這種旋轉接頭，又稱為外補償式旋轉接頭。
9.雙通路旋轉接頭：由管路接口（M 口）進入，通過外管（7）和內管（8）之間的環形間隙進入設備滾筒，形成一個外部通路。殼體（11）內部 S 口通過管螺紋和內管（8）連接，形成一個內部通路，和管路接口（P 口）連通。
二、Q型旋轉接頭型號規格

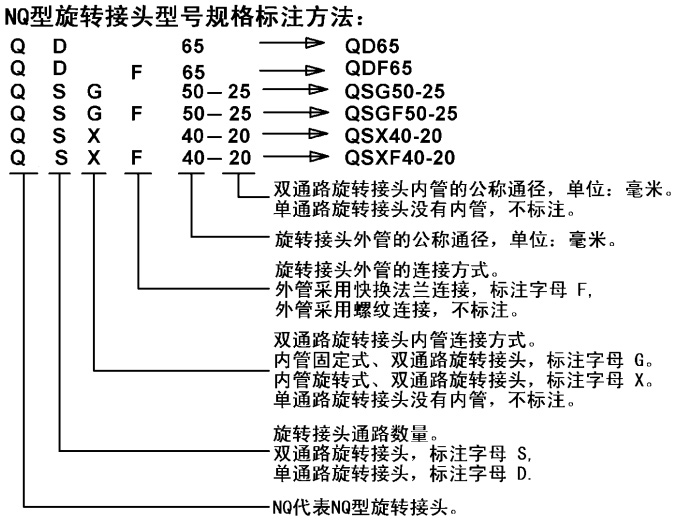

（一）Q型旋轉接頭型號規格標注方法
（二）H型旋轉接頭型號規格說明
1. Q 型旋轉接頭規格如下：DN15（1/2″）, DN20（ 3/4″） , DN25（ 1″）， DN32（ 1-1/4″）， DN40（1-1/2″），DN50（2″），DN65（2-1/2″），DN80（3″），DN100（4″），DN125（5″），DN150（6″），DN200（8″）。
DN 是 Nominal Diameter 英文縮寫，是指公稱直徑。括號外的公稱規格對應括號內的英寸規格。旋轉接頭的規格用外管的公稱通徑表示。
2. 用螺紋連接的外管和內管有旋向要求，可直接注明，左旋注明左旋，或 LH；右旋注明右旋或 RH
3. 螺紋連接采用標準英制管螺紋，牙形角為 55 度。
4. 外管 K 外螺紋，M 口內螺紋，P 口內螺紋為 BSPT 英制圓錐管螺紋，S 口內管連接螺紋為 BSP 英制圓柱管螺紋。
5.5.非標產品和說明書中沒有列入的規格，可以定做。
（三）Q型旋轉接頭型號規格表
| 規格 | 型號 |
| mm | incQ | QD | QD-F | QS-G | QS-GF | QS-X | QS-XF |
| 6 | 1/8 | QD-6A |
|
|
|
|
|
| 8 | 1/4 | QD-8A |
|
|
|
|
|
| 10 | 3/8 | QD-10A | QD-F 10A |
|
|
|
|
| 15 | 1/2 | QD-15A | QD-F 15A | QS-G 15-6A | QS-GF 15-6A | QS-X 15-6A | QS-XF 15-6A |
| 20 | 3/4 | QD-20A | QD-F 20A | QS-G 20-8A | QS-GF 20-8A | QS-X 20-8A | QS-XF 20-8A |
| 25 | 1 | QD-25A | QD-F 25A | QS-G 25-10A | QS-GF 25-10A | QS-X 25-10A | QS-XF 25-10A |
| 32 | 1-1/4 | QD-32A | QD-F 32A | QS-G 32-15A | QS-GF 32-15A | QS-X 32-15A | QS-XF 32-15A |
| 40 | 1-1/2 | QD-40A | QD-F 40A | QS-G 40-20A | QS-GF 40-20A | QS-X 40-20A | QS-XF 40-20A |
| 50 | 2 | QD-50A | QD-F 50A | QS-G 50-25A | QS-GF 50-25A | QS-X 50-25A | QS-XF 50-25A |
| 65 | 2-1/2 | QD-65A | QD-F 65A | QS-G 65-32A | QS-GF 65-32A | QS-X 65-32A | QS-XF 65-32A |
| 80 | 3 | QD-80A | QD-F 80A | QS-G 80-40A | QS-GF 80-40A | QS-X 80-40A | QS-XF 80-40A |
| 90 | 3-1/2 | QD-90A | QD-F 90A | QS-G 90-50A | QS-GF 90-50A | QS-X 90-50A | QS-XF 90-50A |
| 注：1.空格是指沒有可選用的型號規格，須訂制；2.型號規格中不包含螺紋旋向RH（右旋）、LH（左旋）。 |

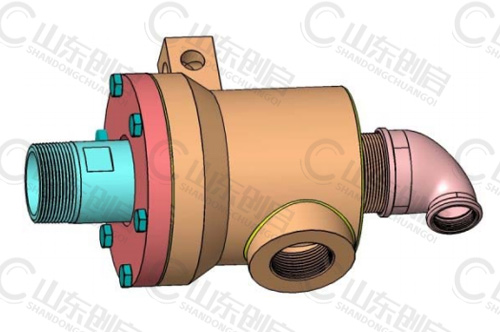

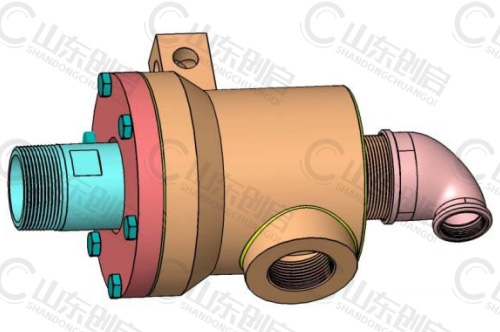

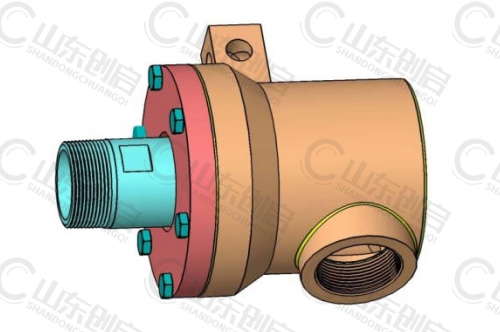

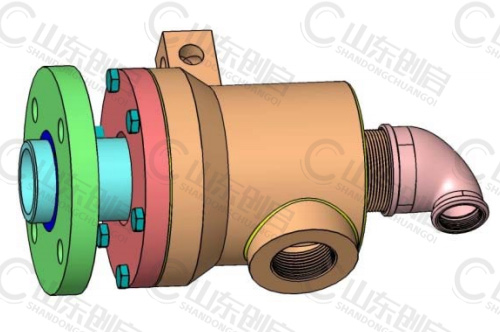

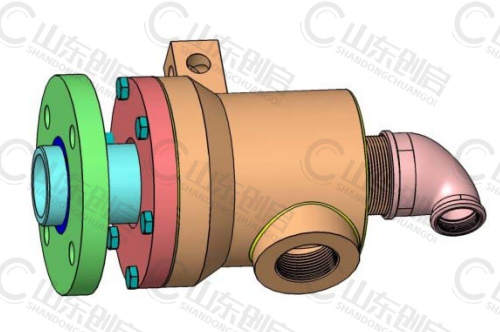

三、H型旋轉接頭三維外觀圖
四、Q型旋轉接頭訂貨須知
1. 訂購 Q 型旋轉接頭，請?zhí)峁┬D(zhuǎn)接頭的完整型號和螺紋旋向（無旋向要求的除外）。螺紋外管和螺紋固定內管的旋向，應和滾筒旋向相反，以便使螺紋越旋越緊。
2. QW型旋轉接頭的螺紋連接采用 BSPT 螺紋（外管和設備連接，外螺紋標注為 R，如 R1-1/2，內螺紋標注為 Rc，如 Rc1-1/2）和 BSP 螺紋。（內管和旋轉接頭連接，標注為 G，如 G1/2 。）BSPT 螺紋是指螺紋牙形角為 55 度的英制圓錐管螺紋（圓錐螺紋）。BSP 螺紋是指螺紋的牙形角為55 度的英制圓柱管螺紋（圓柱螺紋）。
3. Q 型旋轉接頭也可根據客戶要求定制非標產品。
五、Q型旋轉接頭安裝及使用
（一）安裝示例

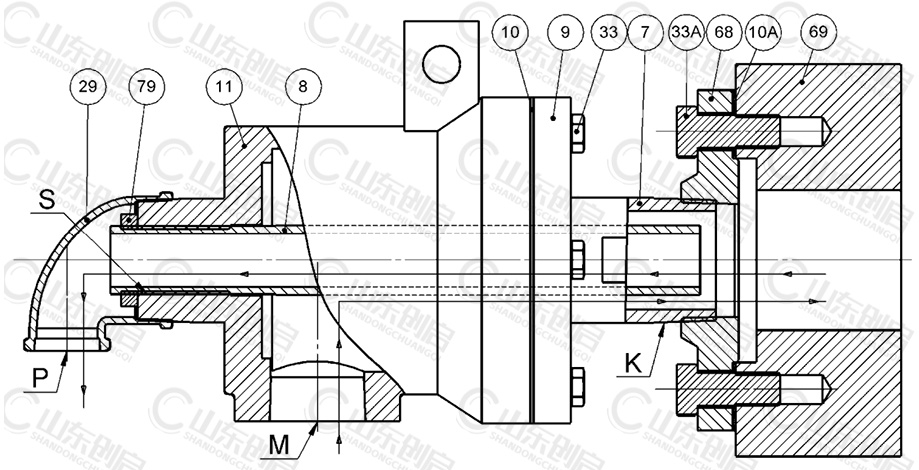

圖示為 QS-G 50-25A-RH 雙通路、內管 S 固定連接、外管 K 螺紋連接、Q 型旋轉接頭和造紙機烘缸軸頭安裝示例
零件名稱： 7.外管（K），8.內管（用戶自備），9.底蓋，10.墊圈，10A.墊圈，11.殼體， 29.彎頭，33.螺栓，33A.螺栓，68.過渡法蘭，69.設備軸頭. 79.內管用鎖緊螺母（用戶自備）。 K——外管代號，M——蒸汽入口代號, P——冷凝水出口代號, S——內管安裝接口代號。
使用說明：螺紋連接式外管（7）通過過渡法蘭（68）和設備軸頭（69）連接，和設備同步運轉。（注意：外管的螺紋旋向和設備旋向相反，面對設備軸頭，設備軸頭順時針右旋，則外管連接螺紋采用左旋，反之也然，這樣連接螺紋可以越旋越緊。）內管（8）（用戶自備）通過螺紋和旋轉接頭殼體內部 S 口螺紋相連接，可選擇用鎖緊螺母（79）（用戶自備）鎖緊內管。流通蒸汽時，蒸汽通過旋轉接頭殼體（11）M 口進入烘缸，蒸汽釋放熱量后，凝結為冷凝水，通過內管（8），由彎頭（29）的P 口排出。由于流入的蒸汽的體積大于回流的冷凝水的體積，因此圖示的流向用于流通蒸汽，液體的流向不受此限制，可以反過來流通，即可以由 P 口入，由 M 口出。

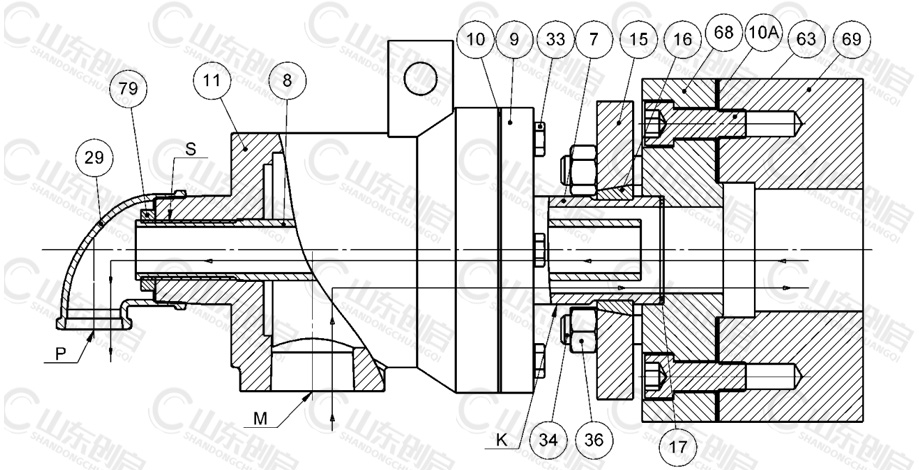

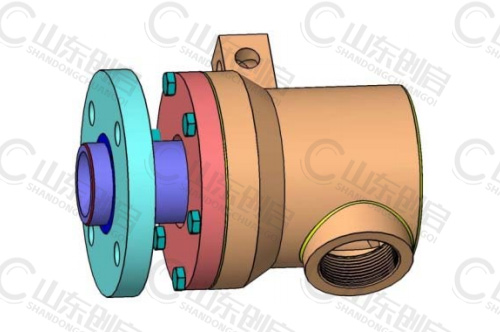

圖示為 QS-GF50-25A-LH 雙通路、內管 S 固定連接、外管 K 快換法蘭連接、Q型旋轉接頭和造紙機烘缸軸頭安裝示例
零件名稱： 7.外管（K），8.內管（用戶自備），9.底蓋，10.墊圈，10A.墊圈，11.殼體， 15.快換法蘭，16.半分環，17.紫銅墊圈， 29.彎頭，33.螺栓，34.螺母，36.雙頭螺柱，63.內六角螺釘，68.過渡法蘭，69.設備軸頭. 79.內管用鎖緊螺母（用戶自備）。 K——外管代號，M——蒸汽入口代號, P——冷凝水出口代號, S——內管代號。
使用說明：快換連接式外管（7）通過過渡法蘭（68）和設備軸頭（69）連接，和設備同步運轉。內管（8）（用戶自備）通過螺紋和旋轉接頭殼體內部 S 口螺紋相連接，可選擇用鎖緊螺母（79）（用戶自備）鎖緊內管。（注意：內管的螺紋旋向和設備旋向相反，面對設備軸頭，設備軸頭順時針右旋，則內管連接螺紋采用左旋，反之也然。）流通蒸汽時，蒸汽通過旋轉接頭殼體（11）M 口進入烘缸，蒸汽釋放熱量后，凝結為冷凝水，通過內管（8），由彎頭（29）的 P 口出。由于流入的蒸汽的體積大于回流的冷凝水的體積，因此圖示的流向用于流通蒸汽，液體的流向不受此限制，可以反過來流通，即可以由 P 口入，由 M 口出。 外管 K 的定位止口外徑φND 的配合公差為-0.1/-0.2，過渡法蘭（68）止口相配合孔的配合公差推薦為：0/+0.1。
（二）旋轉接頭的安裝旋向

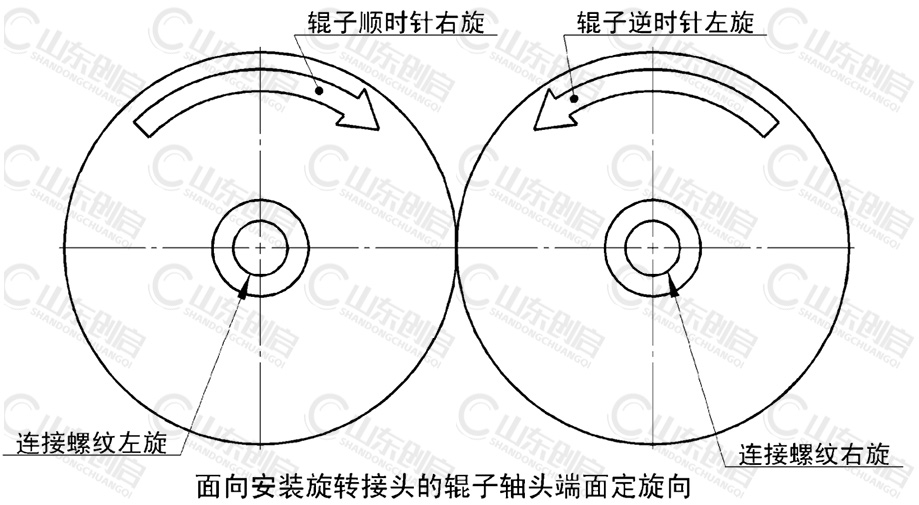

面向輥?zhàn)虞S頭端面，輥?zhàn)禹槙r(shí)針旋轉，又稱為右旋，則輥?zhàn)拥倪B接螺紋加工成左旋，選擇左旋的旋轉接頭，左旋的內螺紋，配左旋的外螺紋。 面向輥?zhàn)虞S頭端面，輥?zhàn)幽鏁r(shí)針旋轉，又稱為左旋，則輥?zhàn)拥倪B接螺紋加工成右旋，選擇右旋的旋轉接頭，右旋的內螺紋，配右旋的外螺紋。
螺紋連接式外管和螺紋固定式內管的旋向，應和輥?zhàn)有蛳喾矗D(zhuǎn)接頭旋轉時，在動密封面會產生摩擦扭矩，在摩擦扭矩的作用下，以便使連接螺紋越旋越緊，否則，可能使密封螺紋脫落。
六、Q型旋轉接頭和止轉杠的安裝與設計
（一）兩個旋轉接頭并列安裝止轉杠

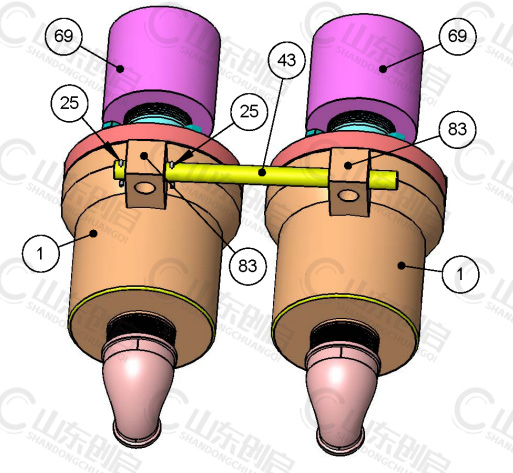

上圖為雙通路、內管 S 固定連接、外管 K 螺紋連接、Q型旋轉接頭和止轉桿的連接示例
零件名稱： 1.旋轉接頭，25.開口銷，43.止轉桿，83. 旋轉接頭殼體上的止轉支耳(內有止轉孔)，69.設備滾筒（用戶設備）。
使用說明：止轉桿（43）穿過旋轉接頭殼體上的支耳（83）中的止轉孔，用兩個開口銷（25）固定在大致的位置，讓止轉桿（43）在另一個旋轉接頭殼體上的支耳（83）中的止轉孔內自由浮動，這樣實現旋轉接頭（1）止轉的目標，以消除旋轉接頭運轉時的摩擦扭矩。
（二）一個旋轉接頭安裝止轉杠

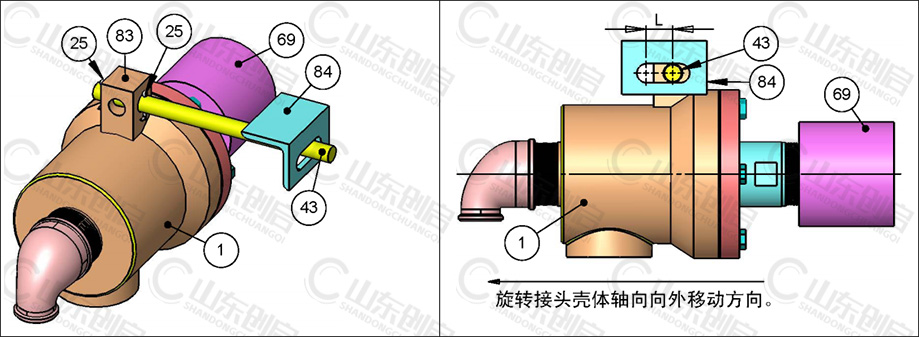

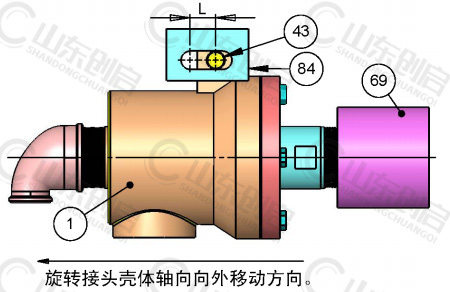

上圖為 QS-G50-25A-RH、 雙通路、內管 S 固定連接、外管 K 螺紋連接、Q型旋轉接頭和止轉桿的連接示例
零件名稱： 1.旋轉接頭，25.開口銷，43.止轉桿，83. 旋轉接頭殼體上的止轉支耳，84.安裝支架（角鐵），69.設備滾筒（用戶設備）。
使用說明：止轉桿（43）穿過旋轉接頭殼體上的支耳（83）中的止轉孔，用兩個開口銷（25）固定在大致的位置，讓止轉桿（43）在安裝支架（84）上的止轉孔內自由浮動，并對安裝支架（84）做適當?shù)墓潭?。注意：Q型旋轉接頭是一種外補償式旋轉接頭，當石墨密封環磨損時，旋轉接頭殼體軸向、向外移動、以補償石墨環的磨損，安裝時應預留補償空間，安裝時預留的安裝長度 L 最小不應低于 20 毫米。
七、Q型旋轉接頭與金屬軟管安裝示例

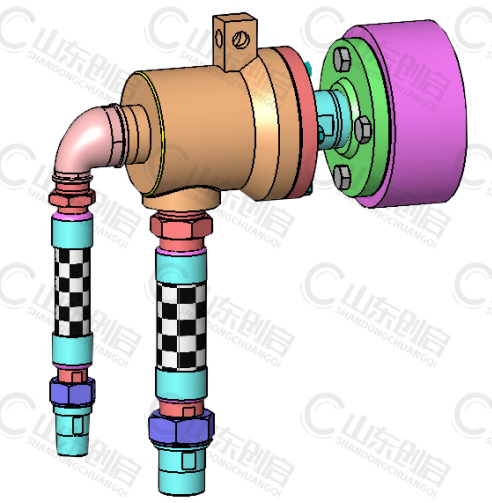

旋轉接頭和金屬軟管的安裝三維立體彩圖示例
由于 Q 型旋轉接頭是一種外補償式旋轉接頭，因此 Q 型旋轉接頭和管路的連接必須使用金屬軟管，以補償石墨密封環的磨損補償。
八、Q型旋轉接頭與虹吸彎頭安裝示例
（一）Q型旋轉接頭與NL型虹吸彎頭安裝示例

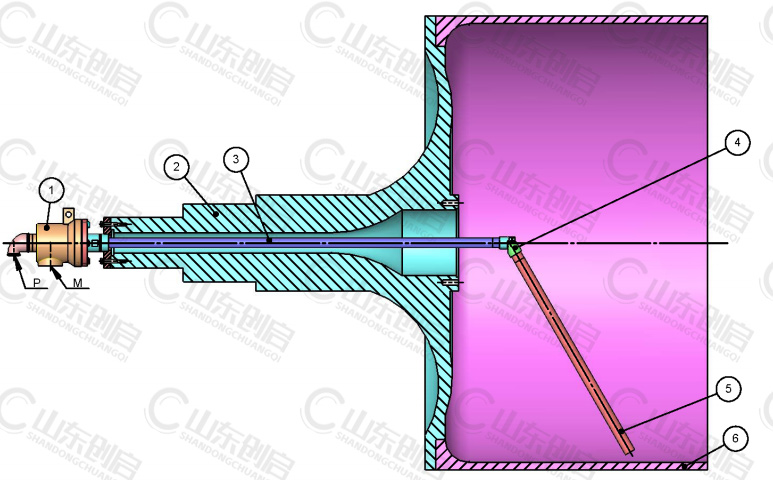

圖示為、雙通路、內管 S 固定連接、外管 K 螺紋連接、Q型旋轉接頭和 NL 型虹吸彎頭安裝示例
零件名稱：1.旋轉接頭，2.烘缸軸頭，3.水平內管，4.虹吸彎頭，5.虹吸管， 6.造紙機烘缸。K—外管代號，M—蒸汽入口代號，P—冷凝水出口代號， S—內管代號。
旋轉接頭流通蒸汽時，蒸汽通過旋轉接頭(1)M 口進入烘缸(6)，蒸汽的熱量通過烘缸表面?zhèn)魅爰垙埍砻孢M(jìn)行干燥，同時，烘缸內的蒸汽釋放熱量后，凝結為冷凝水，冷凝水依靠虹吸差壓，通過虹吸管（5），NL 型虹吸彎頭（4），水平內管（3），由旋轉接頭(1)的 P 口排出。
(二)Q型旋轉接頭與SL虹吸彎頭安裝示例

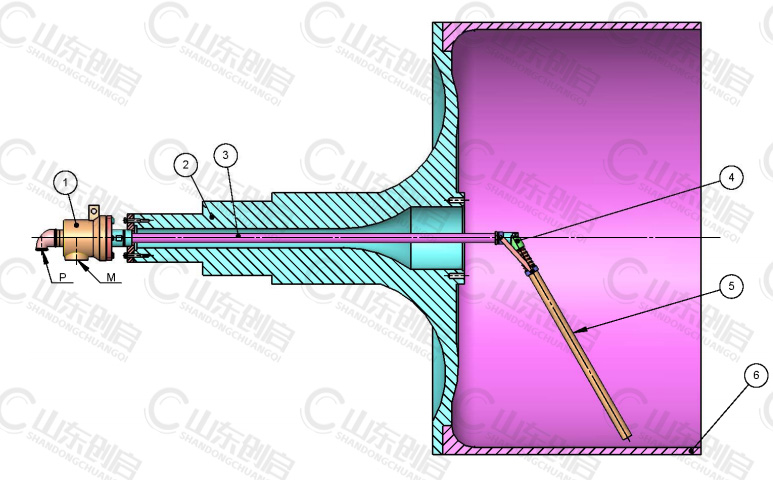

圖示為、雙通路、內管 S 固定連接、外管 K 螺紋連接、Q 型旋轉接頭和 SL 型彈簧鎖緊式虹吸器安裝示例
零件名稱：1.旋轉接頭，2.烘缸軸頭，3.水平內管，4.彈簧鎖緊式虹吸器，5.虹吸管， 6.造紙機烘缸。K—外管代號，M—蒸汽入口代號，P—冷凝水出口代號， S—內管代號。
旋轉接頭流通蒸汽時，蒸汽通過旋轉接頭(1)M 口進入烘缸(6)，蒸汽的熱量通過烘缸表面?zhèn)魅爰垙埍砻孢M(jìn)行干燥，同時，烘缸內的蒸汽釋放熱量后，凝結為冷凝水，冷凝水依靠虹吸差壓，通過虹吸管（5），彈簧鎖緊式虹吸器（4），水平內管（3），由旋轉接頭(1)的 P 口排出。
Q型旋轉接頭和 SL 型彈簧鎖緊式虹吸器安裝示例圖
（三）Q型旋轉接頭和 OJS 型外支撐固定式虹吸器安裝示例

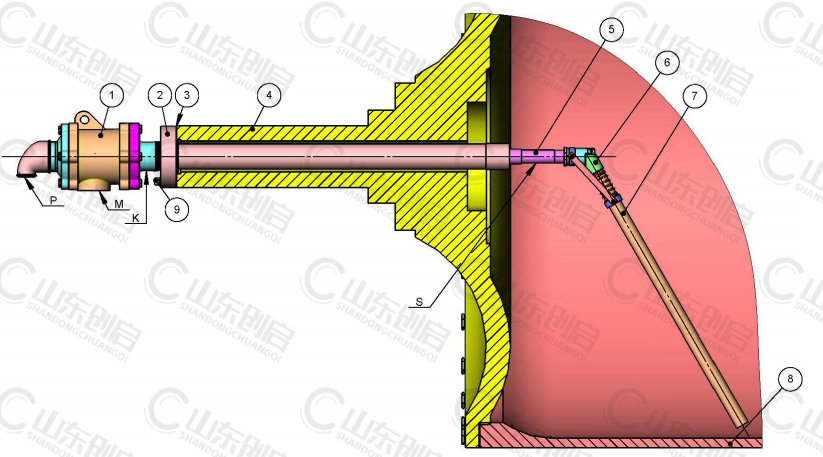

圖示為、雙通路、內管 S 固定連接、外管 K 螺紋連接、NQ 型旋轉接頭和 OJS 型外支撐固定式虹吸器安裝示例
零件名稱：1.旋轉接頭，2.水平護管（水平支撐管），3.墊圈，4.烘缸軸頭， 5.水平內管（S），6.SL 型彈簧鎖緊式虹吸器，7.虹吸管。8.紙機烘缸，9.螺栓。
K—外管代號，M—蒸汽入口代號，P—冷凝水出口代號， S—內管代號。
旋轉接頭流通蒸汽時，蒸汽通過旋轉接頭(1)M 口進入烘缸(8)，蒸汽的熱量通過烘缸表面?zhèn)魅爰垙埍砻孢M(jìn)行干燥，同時，烘缸內的蒸汽釋放熱量后，凝結為冷凝水，冷凝水依靠虹吸差壓，通過虹吸管（7），彈簧鎖緊式虹吸器（6），水平內管（5），由旋轉接頭(1)的 P 口排出。其中，水平支撐管（2）為水平內管（3）提供支撐，防止水平內管（3）摩擦烘缸軸頸內壁。

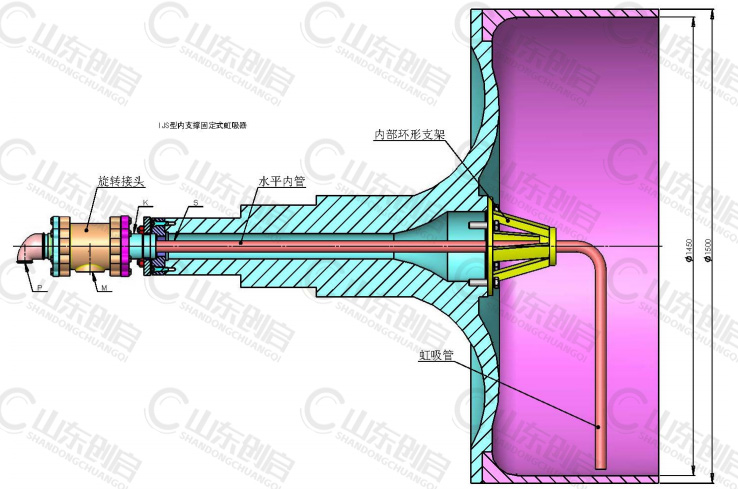

（四）Q型旋轉接頭和 IJS 型內支撐固定式虹吸器安裝示例

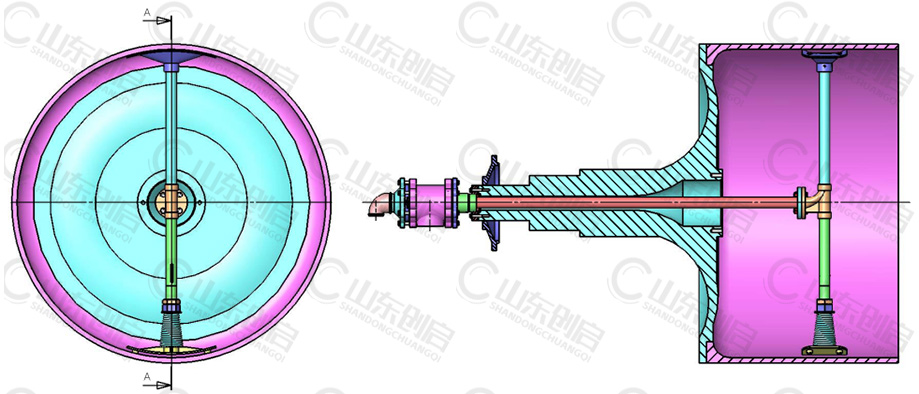

圖示為、雙通路、內管 S 旋轉連接、外管 K 螺紋連接、Q 型旋轉接頭和 RS 型旋轉虹吸器在紙機烘缸內的安裝示例
零件名稱： K—外管代號，M—蒸汽入口代號，P—冷凝水出口代號， S—內管代號。 旋轉接頭流通蒸汽時，蒸汽通過旋轉接頭 M 口進入烘缸，蒸汽的熱量通過烘缸表面?zhèn)魅爰垙埍砻孢M(jìn)行干燥，同時，烘缸內的蒸汽釋放熱量后，凝結為冷凝水，冷凝水依靠虹吸差壓，通過虹吸管，水平內管，由旋轉接頭的 P 口排出。
（五）Q 型旋轉接頭和 RS 型旋轉虹吸器安裝示例

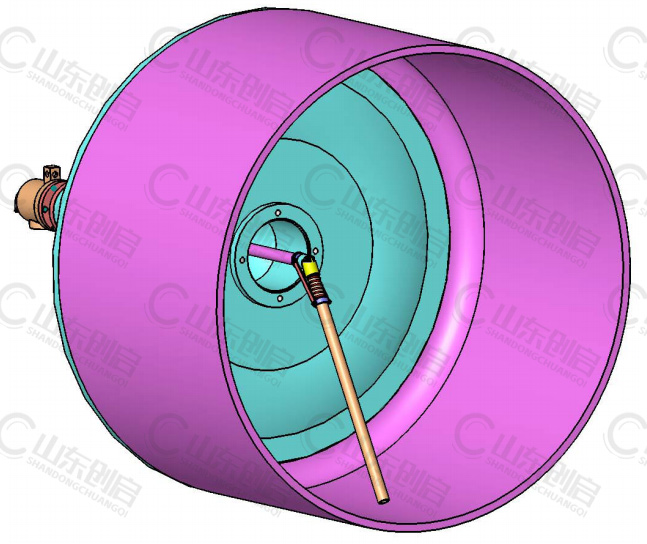

圖示為、雙通路、內管 S 旋轉連接、外管 K 螺紋連接、Q 型旋轉接頭和 RS 型旋轉虹吸器在紙機烘缸內的安裝示例
