二、QS-G型、雙通路、內管S固定連接、外管K螺紋連接、Q型旋轉接頭、安裝說明

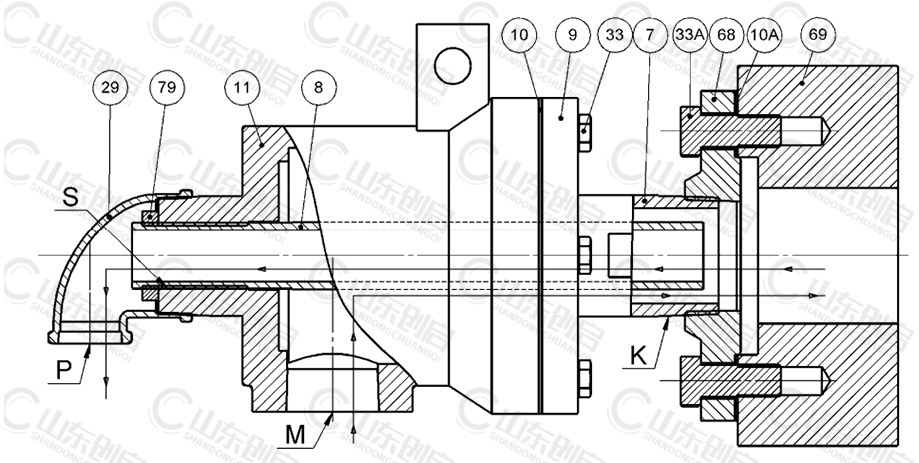

圖1：QS-G50-25雙通路、內管S固定連接、外管K螺紋連接、Q型旋轉接頭和造紙機烘缸軸頭安裝示例
零件名稱： 7.外管（K），8.內管（用戶自備），9.底蓋，10.墊圈，10A.墊圈，11.殼體， 29.彎頭，33.螺栓，33A.螺栓，68.過渡法蘭，69.設備軸頭. 79.內管用鎖緊螺母（用戶自備）。 K——外管代號，M——蒸汽入口代號, P——冷凝水出口代號, S——內管安裝接口代號。
安裝說明：螺紋連接式外管（7）通過過渡法蘭（68）和設備軸頭（69）連接，和設備同步運轉。（注意：外管的螺紋旋向和設備旋向相反，面對設備軸頭，設備軸頭順時針右旋，則外管連接螺紋采用左旋，反之也然，這樣連接螺紋可以越旋越緊。）內管（8）（用戶自備）通過螺紋和旋轉接頭殼體內部 S 口螺紋相連接，可選擇用鎖緊螺母（79）（用戶自備）鎖緊內管。流通蒸汽時，蒸汽通過旋轉接頭殼體（11）M 口進入烘缸，蒸汽釋放熱量后，凝結為冷凝水，通過內管（8），由彎頭（29）的P 口排出。由于流入的蒸汽的體積大于回流的冷凝水的體積，因此圖示的流向用于流通蒸汽，液體的流向不受此限制，可以反過來流通，即可以由 P 口入，由 M 口出。
三、QS-GF型、雙通路、內管S固定連接、外管K快換法蘭連接、Q型旋轉接頭、安裝說明

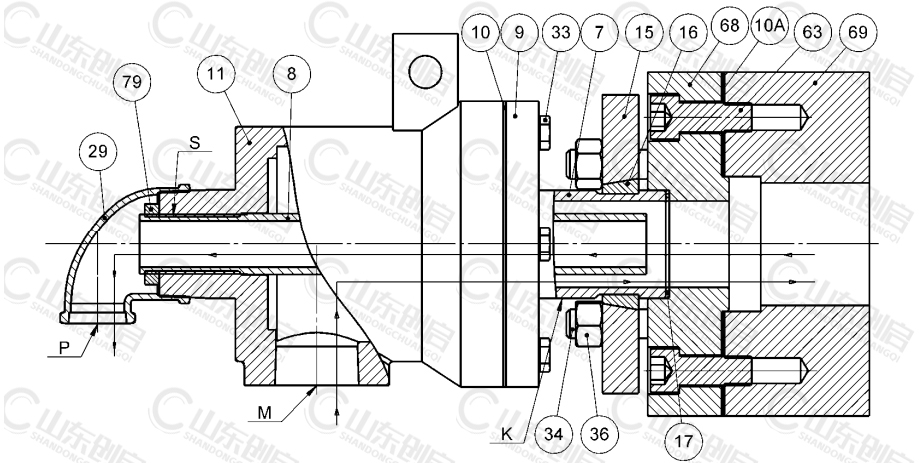

圖2：QS-GF50-25雙通路、內管S固定連接、外管K快換法蘭連接、Q型旋轉接頭和造紙機烘缸軸頭安裝示例
零件名稱： 7.外管（K），8.內管（用戶自備），9.底蓋，10.墊圈，10A.墊圈，11.殼體，15.快換法蘭，16.半分環，17.紫銅墊圈， 29.彎頭，33.螺栓，34.螺母，36.雙頭螺柱，63.內六角螺釘，68.過渡法蘭，69.設備軸頭. 79.內管用鎖緊螺母（用戶自備）。 K——外管代號，M——蒸汽入口代號, P——冷凝水出口代號, S——內管代號。
安裝說明：快換連接式外管（7）通過過渡法蘭（68）和設備軸頭（69）連接，和設備同步運轉。內管（8）（用戶自備）通過螺紋和旋轉接頭殼體內部 S 口螺紋相連接，可選擇用鎖緊螺母（79）（用戶自備）鎖緊內管。（注意：內管的螺紋旋向和設備旋向相反，面對設備軸頭，設備軸頭順時針右旋，則內管連接螺紋采用左旋，反之也然。）流通蒸汽時，蒸汽通過旋轉接頭殼體（11）M 口進入烘缸，蒸汽釋放熱量后，凝結為冷凝水，通過內管（8），由彎頭（29）的 P 口出。由于流入的蒸汽的體積大于回流的冷凝水的體積，因此圖示的流向用于流通蒸汽，液體的流向不受此限制，可以反過來流通，即可以由 P 口入，由 M 口出。 外管 K 的定位止口外徑φND 的配合公差為-0.1/-0.2，過渡法蘭（68）止口相配合孔的配合公差推薦為：0/+0.1。
四、Q 型旋轉接頭安裝說明書
注意：無論何時安裝Q型旋轉接頭，請遵守貴公司的安全操作規程，并在安裝之前完全閱讀完本說明書的所有內容。由于 Q 型旋轉接頭內置石墨環，屬于易碎品，因此，Q 型旋轉接頭在安裝和運輸期間應輕拿輕放，禁止摔打，碰擊，以免損傷內部的石墨制品。
注意：為了提高 Q 型旋轉接頭的使用壽命，當流通液體介質（如水、油等）時，推薦的流通介質的過濾精度不低于 50 微米。

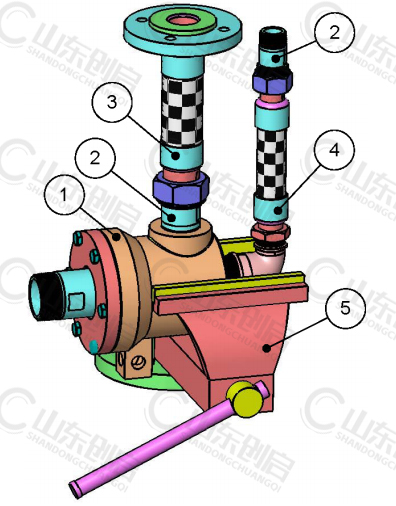

| 安裝之前的工作 | 零件名稱：1.Q 型旋轉接頭，2.過渡接頭，3.MS 型金屬軟管，4. RM型金屬軟管，5.臺鉗。 |
在安裝旋轉接頭之前，清除管路和輥筒及旋轉接頭內部所有硬質顆粒和其它污物。
在安裝旋轉接頭之前，可以把旋轉接頭和金屬軟管連接起來，首先用過渡接頭(2)或過渡法蘭，將金屬軟管(3,4)和旋轉接頭(1)連接起來。安裝時，用臺鉗(5)夾緊旋轉接頭(1)，如圖 3 所示，夾緊之前，旋轉接頭殼體和臺鉗之間應墊軟的物品，如紙板，防止夾傷旋轉接頭殼體，影響旋轉接頭殼體的外觀質量。 |  |
|
| 圖4：半分環（一種帶外錐度的鋸成兩半的圓環，和快換法蘭配合使用） | 圖3：旋轉接頭和軟管在臺鉗上的安裝示例 |
五、內管的安裝

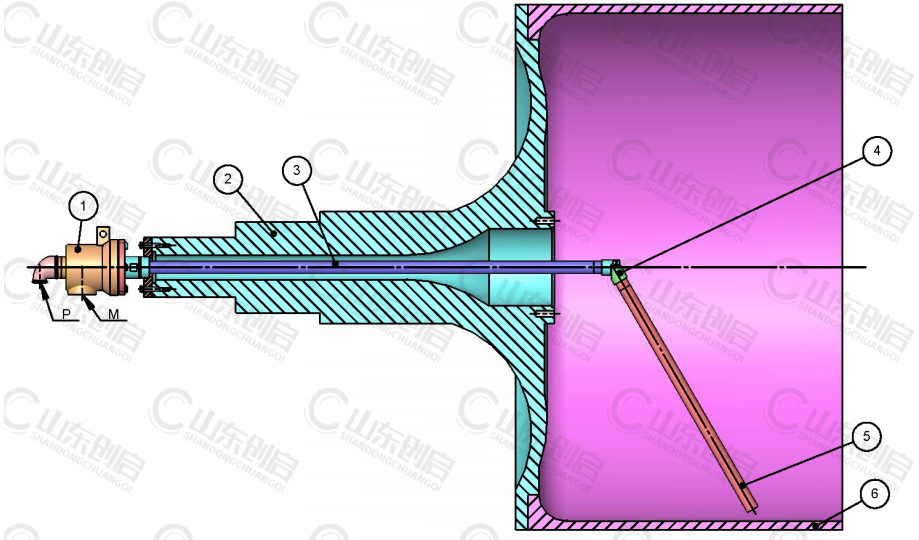

圖5：QS-G50-25雙通路、內管S固定連接、外管K螺紋連接、Q型旋轉接頭和NL25虹吸彎頭安裝示例
零件名稱：1.旋轉接頭，2.烘缸軸頭，3.水平內管，4.虹吸彎頭，5.虹吸管， 6.造紙機烘缸。K—外管代號，M—蒸汽入口代號，P—冷凝水出口代號， S—內管代號。
旋轉接頭流通蒸汽時，蒸汽通過旋轉接頭(1)M 口進入烘缸(6)，蒸汽的熱量通過烘缸表面?zhèn)魅爰垙埍砻孢M行干燥，同時，烘缸內的蒸汽釋放熱量后，凝結為冷凝水，冷凝水依靠虹吸差壓，通過虹吸管（5），虹吸彎頭（4），水平內管（3），由旋轉接頭(1)的 P 口排出。
針對你的旋轉接頭的內管安裝設計，把內管連接到旋轉接頭殼體尾端內部。
注：QD型和QD-F型單通路旋轉接頭沒有內管，不需要安裝內管。
雙通路 QS-G 型和 QS-GF 型旋轉接頭有固定式內管（見圖 1，圖 2，圖 5 所示）
首先把內管（8）（用戶自備）插入旋轉接頭的外管（7），并用螺紋旋入旋轉接頭的殼體（11）內，然后連接旋轉接頭外管到軸頸上，參考外管的安裝中的描述。注意：內管連接螺紋有旋向要求。如果需要鎖緊內管（8），可以選擇用鎖緊螺母（79）鎖緊內管，這樣可以不考慮內管旋向要求，一律采用右旋。
雙通路 QS-X型和 QS-XF型旋轉接頭有旋轉式內管
首先保持旋轉接頭平直，慢慢地把內管（用戶自備）插入旋轉接頭的外管內，并插入旋轉接頭的殼體后端內，然后連接旋轉接頭外管到軸頸上，參考外管的安裝中的描述。注意：內管連接外圓柱表面需要加工，推薦配合公差為 H9/f9。
3. 外管的安裝
螺紋連接式外管（見圖 1 所示）：在你的外管（7）上，使用要求的密封材料進行適當?shù)孛芊?，用螺紋把外管（7）旋入軸頸內，見圖 2 所示，為軸頸螺紋過渡法蘭。密封材料：聚四氟乙烯生料帶（簡稱生料帶，用于英制圓錐管螺紋）。
快換法蘭連接式外管（見圖 2 所示）：把銅墊（17）（或選用密封膠，不用銅墊，或采用四氟墊圈，石棉墊圈）放到軸頸法蘭內，把快換法蘭（15）和半分環（16）套到外管（7）上，把螺栓均勻地固定在你的外管快換法蘭上，使快換法蘭和軸頸法蘭之間的間隙均勻分布。半分環外觀見圖 3。
4. 軟管的連接
根據你的旋轉接頭的應用條件選擇橡膠或金屬軟管，其工作參數能承受流通介質。當旋轉接頭和固定管路連接時，安裝的軟管應盡可能地靠近旋轉接頭。安裝后的軟管處于松弛的狀態下，即不應拉緊，也不應壓縮。如果你有一條不同尋常的長軟管，我們強烈建議你為軟管提供支撐使其不對旋轉接頭的軸承施加過多的載荷。
Q 型旋轉接頭和金屬軟管配合的安裝圖例見圖 6，圖 7 和圖3
5. 止轉桿的安裝
由于 Q 型旋轉接頭在運轉時，密封面之間存在摩擦扭矩，安裝旋轉接頭時，需要外部采用止轉桿進行止轉，止轉桿安裝在旋轉接頭殼體的支耳上的止轉孔內，并考慮轉接頭球面環的磨損補償。
Q 型旋轉接頭止轉桿的安裝方案，見圖 8 和圖 9。
六、Q型旋轉接頭的安全使用
安裝后的旋轉接頭和設備應固定可靠，防止運轉期間松動。采用螺紋連接的外管應注意螺紋的旋向，設計時，使連接螺紋的旋向和設備的旋向相反，即面向設備轉動的軸頭，若軸頭順時針右旋，則，螺紋連接采用左旋，這樣，在旋轉接頭內部摩擦扭矩的作用下，使螺紋越旋越緊，否則，螺紋在運轉期間可能松動，甚至使旋轉接頭的螺紋連接的外管在使用期間脫落。這種情況也可考慮外管連接采用快換法蘭連接，不用再考慮螺紋旋向要求。
不推薦旋轉接頭用于輸送易燃、易爆、有毒或強腐蝕性介質。一旦旋轉接頭出現泄漏，應停止使用。這種泄漏的介質可能腐蝕附近的機械設備或電器設備，甚至導致電器電路短路，影響操作人員的身體健康和安全，視具體情況采取相關的措施，如設置覆蓋物，使泄漏介質引到安全的地方。
 |  |

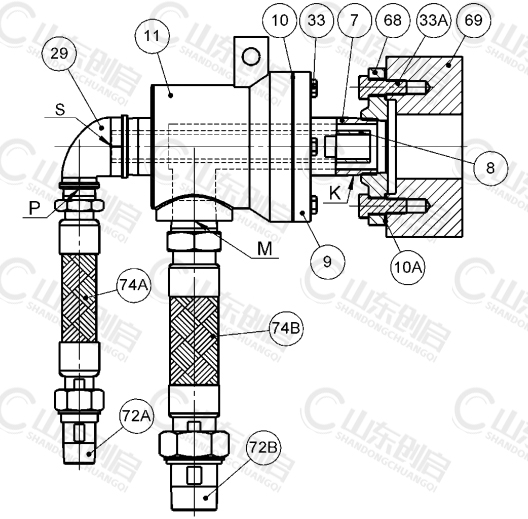

圖 6： QS-G50-25 雙通路、內管 S 固定連接、外管 K 螺紋連接、Q 型旋轉接頭
零件名稱： 7.外管（K），8.內管（用戶自備），9.底蓋，10.墊圈，10A.墊圈，11.殼體， 29.彎頭，33.螺栓，33A.螺栓，68.過渡法蘭，69.設備軸頭，72A.72B.過渡接頭，74A.74B. 金屬軟管。 K——外管代號，M——蒸汽入口代號, P——冷凝水出口代號, S——內管代號。 |

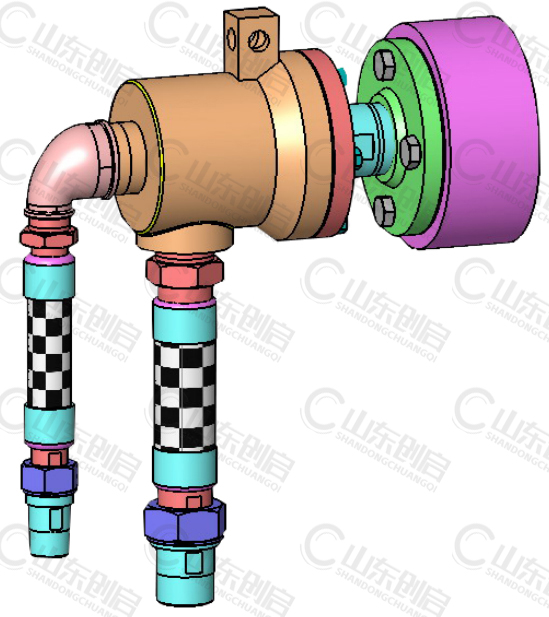

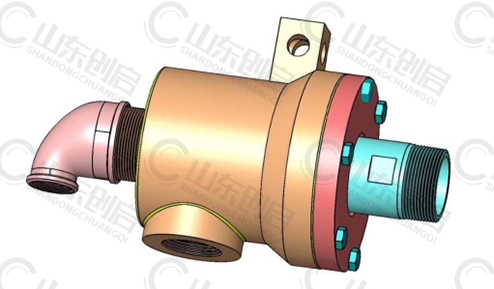

| 由于 Q 型旋轉接頭是一種外補償式旋轉接頭，因此 Q 型旋轉接頭和管路的連接必須使用金屬軟管，以補償石墨密封環的磨損補償。 | 圖 7.雙通路、外管 K 螺紋連接、Q 型旋轉接頭和軟管配合的三維安裝彩圖示例 |
七、旋轉接頭和止轉桿的安裝設計

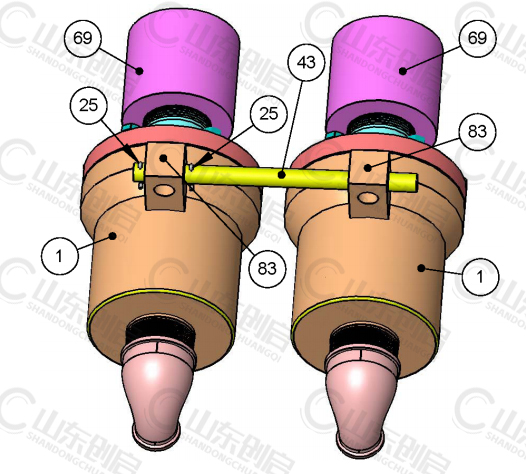

圖8：雙通路、內管S固定連接、外管K螺紋連接、Q型旋轉接頭和止轉桿的連接示例
零件名稱： 1.旋轉接頭，25.開口銷，43.止轉桿，83. 旋轉接頭殼體上的止轉支耳(內有止轉孔)，69.設備滾筒（用戶設備）。
使用說明：止轉桿（43）穿過旋轉接頭殼體上的支耳（83）中的止轉孔，用兩個開口銷（25）固定在大致的位置，讓止轉桿（43）在另一個旋轉接頭殼體上的支耳（83）中的止轉孔內自由浮動，這樣實現旋轉接頭（1）止轉的目標，以消除旋轉接頭運轉時的摩擦扭矩。
八、一個旋轉接頭安裝止轉桿

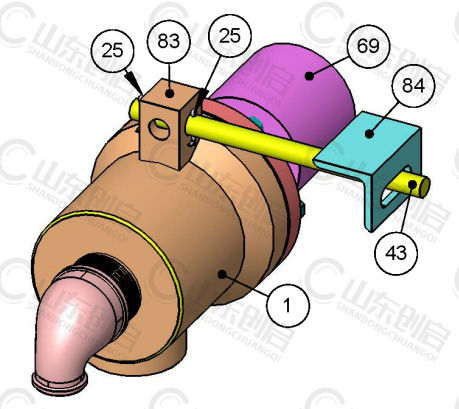

圖 9.QS-G50-25、雙通路、內管S固定連接、外管K螺紋連接、Q型旋轉接頭和止轉桿的連接示例
零件名稱： 1.旋轉接頭，25.開口銷，43.止轉桿，83. 旋轉接頭殼體上的止轉支耳，84.安裝支架（角鐵），69.設備滾筒（用戶設備）。

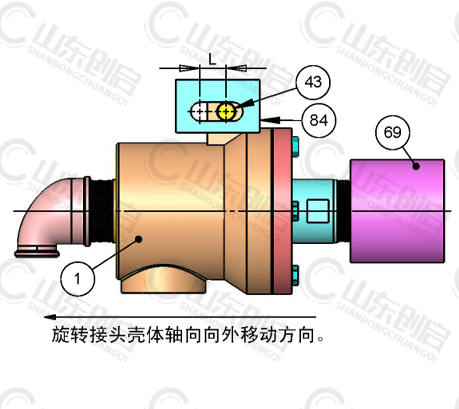

使用說明：止轉桿（43）穿過旋轉接頭殼體上的支耳（83）中的止轉孔，用兩個開口銷（25）固定在大致的位置，讓止轉桿（43）在安裝支架（84）上的止轉孔內自由浮動，并對安裝支架（84）做適當?shù)墓潭?。注意：Q型旋轉接頭是一種外補償式旋轉接頭，當石墨密封環磨損時，旋轉接頭殼體軸向、向外移動、以補償石墨環的磨損，安裝時應預留補償空間，安裝時預留的安裝長度 L 最小不應低于 20 毫米。
注：火車以進京方向為上行方向，以離京方向為下行方向，同樣，對旋轉接頭而言，以離開設備方向為向外方向，以靠近設備方向為向內方向?；疖嚨倪\營是以北京為中心，旋轉接頭的安裝是以設備為中心。
九、Q型旋轉接頭的貯存
Q型旋轉接頭應保存在通風干燥之處，應避免潮濕和陽光暴曬之處。
十、Q型旋轉接頭的維護
Q型旋轉接頭,在使用期間不用維護，也不需要為無油軸承（石墨圓柱環）提供潤滑。
十一、Q型旋轉接頭的維修
注意：當你維修山東創啟旋轉接頭時，請遵守貴公司的安全操作規程。
1. 拆卸旋轉接頭
切斷設備的動力電源，使設備停止運轉，從設備上拆卸旋轉接頭，并放到工作臺上。
把金屬軟管（或過渡接頭、過渡法蘭）從旋轉接頭上拆卸下來。在工作臺上，拆開旋轉接頭，取出內部零件，然后進行檢修。
2. 檢修
石墨密封環是旋轉接頭內部最主要的密封件，和這個石墨密封環相接觸的外管（7）的凸球面共同組成一個密封面，和這個石墨密封環相接觸的底蓋（9）的平面共同組成一個密封面。
檢查這個外管密封凸球面和底蓋的底平面的密封表面是否有溝紋、銹跡、裂紋、破裂、偏磨等缺陷，對于密封面的表面劃痕，可以用研磨砂（油砂）或砂紙研磨，對于不可修復的缺陷，則進行換件維修。
觀察石墨密封環密封面的摩擦表面，檢查是否存在偏磨、三點接觸、密封面斷開而不連續的缺陷，如果存在，則研磨。如果密封環已磨損或存在裂紋、破裂、損壞，則進行更換。其它零件若無損壞，則不更換。
如果流通液體介質（如水，油等），檢查流通介質是否有雜質，如有雜質，則清理流通介質中的雜質，并在管路中增加過濾網，推薦的過濾精度不低于 50 微米。
