用于空氣介質旋轉接頭

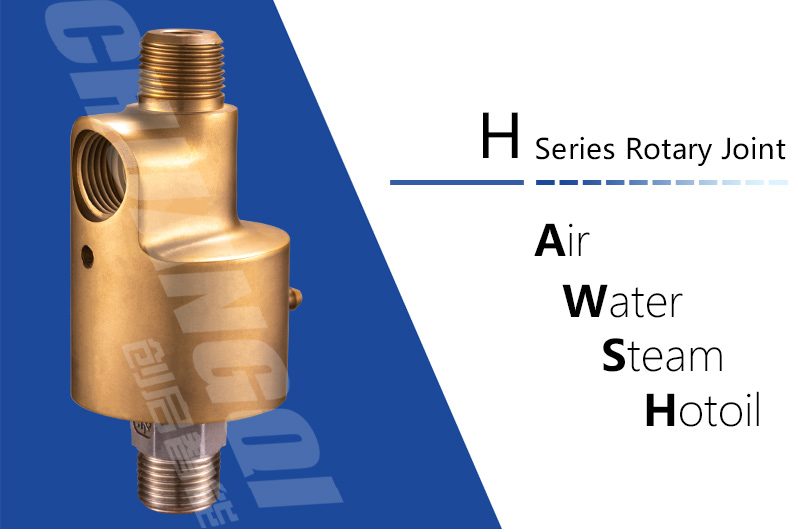

H型旋轉接頭
發表時間：2024-12-17 13:00:30  |  點擊率：2
產品特點
PRODCUT FEATUREA
單通道設計
鍛造銅合金殼體；
低額定扭矩設計；
平衡機械密封結構設計；
不銹鋼轉軸，鍛造銅殼體耐腐蝕；
不銹鋼淬火密封端面和碳石墨密封環；
兩只寬大的深溝球軸承支撐，轉動平穩；
殼體設有觀察孔，可觀察泄漏情況及磨損情況；
密封組合:
標準型：不銹鋼/高密度碳石墨密封環
高溫型：不銹鋼/浸銻碳石墨密封環
高速型：不銹鋼/碳化硅密封環（陶瓷）
耐磨型：不銹鋼/碳化鎢密封環（硬質合金）
H型旋轉接頭
技術參數
PATMETERS
介質 熱水 最大使用壓力： DN 6~100 230 PSI 18 bar
介質 蒸汽 最大使用壓力：
6~100 750 PSI 50 bar
介質 熱油 最大使用壓力：
6~100 200 PSI 14 bar
最大真空度：
6~100 2 Hg 7 kPa
最高使用速度（轉子）：




DN 6~10 3000 RPM 3000 min-1


15 2500 RPM 2500 min-1


20~25 1500 RPM 1500 min-1


32~40 750 RPM 750 min-1


50 400 RPM 400 min-1
最高使用溫度： 120℃ ＞120℃ 請咨詢創啟旋轉接頭
內部結構
INTERNAL STRUCTURE
H型旋轉接頭零件名稱
H型旋轉接頭零件名稱：
1.石墨密封環，5.彈簧，6.彈簧墊，7.外管（K），8.內管（用戶自備），11.殼體，18.球軸承，26. ○形圈， 29.彎頭，30.孔用擋圈，31.軸用擋圈，79.內管用鎖緊螺母（用戶自備）。

 K—外管代號，M—管路接口代號,P—管路接口代號, S—內管代號，O—止轉孔代號(流通介質泄露觀察孔，簡稱：觀察孔)。
HD型旋轉接頭圖紙
HD型旋轉接頭 單向流通式 螺紋連接
DN Model K I L L3 L5 H1 B C D
06A HD-06A R?-RH/LH Rc? 100 86 25 25 Φ55 Φ5 11
08A HD-08A R?-RH/LH Rc? 100 86 25 25 Φ55 Φ6 11
10A HD-10A R?-RH/LH Rc? 105 91 30 25 Φ55 Φ9 21
15A HD-15A R?-RH/LH Rc? 105 91 30 25 Φ55 Φ12 21
20A HD-20A R?-RH/LH Rc? 116 96 32 27 Φ62 Φ16 24
25A HD-25A R1-RH/LH Rc1 126 105 32 32 Φ74 Φ20 30
32A HD-32A R1?-RH/LH Rc1? 156 129 42 38 Φ90 Φ30 38
40A HD-40A R1?-RH/LH Rc1? 162 132 42 41 Φ95 Φ35 44
50A HD-50A R2-RH/LH Rc2 221 183 61 51 Φ122 Φ48 55
65A HD-65A R2?-RH/LH Rc2? 251 206 68 68 Φ156 Φ62 75
80A HD-80A R3-RH/LH Rc3 281 229 80 81 Φ158 Φ75 /
90A HD-90A R3?-RH/LH Rc3 281 229 80 81 Φ158 Φ78 /
100A HD-100A R4-RH/LH Rc4 405 335 90 110 Φ220 Φ98 /
HD-F型旋轉接頭圖紙
HD-F型旋轉接頭 單向流通式 - 半分環快換法蘭連接
DN Model k I L L3 L5 H1 B C
15A HD-F15A Φ26 Rc? 171 104 43 25 Φ55 Φ12
20A HD-F20A Φ32 Rc? 188 113 48 28 Φ62 Φ16
25A HD-F25A Φ36 Rc? 194 119 49 35 Φ74 Φ20
32A HD-F32A Φ46 Rc1? 234 143 56 38 Φ90 Φ30
40A HD-F40A Φ52 Rc1? 252 149 59 41 Φ95 Φ35
50A HD-F50A Φ60 Rc1? 317 189 67 51 Φ122 Φ48
65A HD-F65A Φ75 Rc2 378 215 76 68 Φ156 Φ60
80A HD-F80A Φ90 Rc2? 422 239 90 81 Φ158 Φ75
90A HD-F90A Φ100 Rc2? 422 239 90 81 Φ158 Φ78
快換法蘭尺寸請移至本頁面底部查看!
HS-G型旋轉接頭圖紙
HS-G型旋轉接頭  雙向流通內管固定式  螺紋連接
DN Model k I O S L L2 L3 L4 L5 L6 H1 B C D
15A HS-G15-6-RH/LH R? Rc? Rc? G?-RH/LH 158 143 91 35 30 28 28 Φ55 Φ12 21
20A HS-G20-8-RH/LH R? Rc? Rc? G?-RH/LH 172 158 97 37 32 31 31 Φ62 Φ16 24
25A HS-G25-10-RH/LH R1 Rc? Rc? G?-RH/LH 177 162 102 45 32 33 33 Φ74 Φ20 30
32A HS-G32-15-RH/LH R1? Rc1? Rc? G?-RH/LH 220 203 129 53 42 35 35 Φ90 Φ30 38
40A HS-G40-20-RH/LH R1? Rc1? Rc? G?-RH/LH 235 218 132 55 42 38 38 Φ95 Φ35 44
50A HS-G50-25-RH/LH R2 Rc1? Rc1 G1-RH/LH 311 290 183 70 61 44 44 Φ122 Φ48 55
65A HS-G65-32-RH/LH R2? Rc2 Rc1? G1?-RH/LH 370 345 207 82 68 52 52 Φ156 Φ60 75
80A HS-G80-50-RH/LH R3 Rc2? Rc2 G2-RH/LH 412 376 229 89 80 62 62 Φ158 Φ75 /
90A HS-G90-50-RH/LH R3? Rc2? Rc2 G2-RH/LH 412 376 229 89 80 62 62 Φ158 Φ78 /
本公司對旋轉接頭產品規格、設計特性均不斷改進，上述規格尺寸等參數如有變更，恕不另行通知！
HS-GF型旋轉接頭圖紙
HS-GF型旋轉接頭  雙向流通內管固定式  半分環快換法蘭連接
DN Model K I O S L L2 L3 L4 L5 L6 H1 B C
15A HS-GF15-6-RH/LH Φ25 Rc? Rc? G?-RH/LH 158 143 91 35 30 28 28 Φ55 Φ12
20A HS-GF20-8-RH/LH Φ30 Rc? Rc? G?-RH/LH 172 158 97 37 32 31 31 Φ62 Φ16
25A HS-GF25-10-RH/LH Φ35 Rc? Rc? G?-RH/LH 177 162 102 45 32 33 33 Φ74 Φ20
25A HS-GF25-10-RH/LH Φ35 Rc? Rc? G?-RH/LH 177 162 102 45 32 33 33 Φ74 Φ20
32A HS-GF32-15-RH/LH Φ45 Rc1? Rc? G?-RH/LH 220 203 129 53 42 35 35 Φ90 Φ30
40A HS-GF40-20-RH/LH Φ50 Rc1? Rc? G?-RH/LH 235 218 132 55 42 38 38 Φ95 Φ35
50A HS-GF50-25-RH/LH Φ60 Rc1? Rc1 G1-RH/LH 311 290 183 70 61 44 44 Φ122 Φ48
65A HS-GF65-32-RH/LH Φ75 Rc2 Rc1? G1?-RH/LH 370 345 207 82 68 52 52 Φ156 Φ60
80A HS-GF80-50-RH/LH Φ90 Rc2? Rc2 G2-RH/LH 412 376 229 89 80 62 62 Φ158 Φ75
90A HS-GF90-50-RH/LH Φ100 Rc2? Rc2 G2-RH/LH 412 376 229 89 80 62 62 Φ158 Φ78
快換法蘭尺寸請移至本頁面底部查看!
HS-X型旋轉接頭圖紙
HS-X型旋轉接頭  雙向流通內管旋轉式  螺紋連接
DN Model k I O S（h9/E8） L L2 L3 L4 L5 L6 H1 B C D
15A HS-X15-6-RH/LH R? Rc? Rc? Φ10 158 143 91 35 30 28 28 Φ55 Φ12 21
20A HS-X20-8-RH/LH R? Rc? Rc? Φ12 172 158 97 37 32 31 31 Φ62 Φ16 24
25A HS-X25-10-RH/LH R1 Rc? Rc? Φ16 177 162 102 45 32 33 33 Φ74 Φ20 30
32A HS-X32-15-RH/LH R1? Rc1? Rc? Φ20 220 203 129 53 42 35 35 Φ90 Φ30 38
40A HS-X40-20-RH/LH R1? Rc1? Rc? Φ25 235 218 132 55 42 38 38 Φ95 Φ35 44
50A HS-X50-25-RH/LH R2 Rc1? Rc1 Φ32 311 290 183 70 61 44 44 Φ122 Φ48 55
65A HS-X65-32-RH/LH R2? Rc2 Rc1? Φ40 370 345 207 82 68 52 52 Φ156 Φ60 75
80A HS-X80-50-RH/LH R3 Rc2? Rc2 Φ57 412 376 229 89 80 62 62 Φ158 Φ75 /
90A HS-X90-50-RH/LH R3? Rc2? Rc2 Φ57 412 376 229 89 80 62 62 Φ158 Φ78 /
本公司對旋轉接頭產品規格、設計特性均不斷改進，上述規格尺寸等參數如有變更，恕不另行通知！
HS-XF型旋轉接頭圖紙
HS-XF型旋轉接頭  雙向流通內管旋轉式  半分環快換法蘭連接
DN Model K I O S（h9/E8） L L2 L3 L4 L5 L6 H1 B C
15A HS-XF15-6-RH/LH Φ25 Rc? Rc? Φ10 158 143 91 35 30 28 28 Φ55 Φ12
20A HS-XF20-8-RH/LH Φ30 Rc? Rc? Φ12 172 158 97 37 32 31 31 Φ62 Φ16
25A HS-XF25-10-RH/LH Φ35 Rc? Rc? Φ16 177 162 102 45 32 33 33 Φ74 Φ20
32A HS-XF32-15-RH/LH Φ45 Rc1? Rc? Φ20 220 203 129 53 42 35 35 Φ90 Φ30
40A HS-XF40-20-RH/LH Φ50 Rc1? Rc? Φ25 235 218 132 55 42 38 38 Φ95 Φ35
50A HS-XF50-25-RH/LH Φ60 Rc1? Rc1 Φ32 311 290 183 70 61 44 44 Φ122 Φ48
65A HS-XF65-32-RH/LH Φ75 Rc2 Rc1? Φ40 370 345 207 82 68 52 52 Φ156 Φ60
80A HS-XF80-50-RH/LH Φ90 Rc2? Rc2 Φ57 412 376 229 89 80 62 62 Φ158 Φ75
90A HS-XF90-50-RH/LH Φ100 Rc2? Rc2 Φ57 412 376 229 89 80 62 62 Φ158 Φ78
快換法蘭尺寸請移至本頁面底部查看!
快換法蘭規格尺寸
快換法蘭規格尺寸
DN Order-No. C K(e8/H9) W H E J n-X n-X'
10A 00013010.00 8 20 40 60 8 14 4-Φ10 4-M8
15A 00013015.00 12 25 50 70 8 14 4-Φ10 4-M8
20A 00013020.00 17 30 55 80 10 14 4-Φ12 4-M10
25A 00013025.00 20 35 65 90 10 14 4-Φ12 4-M10
32A 00013032.00 30 45 75 100 12 16 4-Φ14 4-M12
40A 00013040.00 35 50 85 115 12 16 4-Φ14 4-M12
50A 00013050.00 45 60 95 125 16 180 4-Φ14 4-M12
65A 00013065.00 60 75 110 140 20 20 4-Φ14 4-M12
80A 00013080.00 70 90 130 160 22 23 4-Φ14 4-M12
90A 00013090.00 80 100 150 180 22 23 6-Φ18 6-M16
100A 00013100.00 95 115 165 200 22 25 6-Φ18 6-M16
125A 00013125.00 120 150 190 230 22 25 8-Φ18 8-M16
150A 00013150.00 150 175 225 265 22 25 8-Φ18 8-M16
備注:快換法蘭部件含快換法蘭、半分環及紫銅密封墊各一件
H型旋轉接頭三維立體圖
HD型旋轉接頭
HD型旋轉接頭
HD-F型旋轉接頭
HD-F型旋轉接頭
HS-G型旋轉接頭
HS-G型旋轉接頭
HS-GF型旋轉接頭
HS-GF型旋轉接頭
HS-X型旋轉接頭
HS-X型旋轉接頭
HS-XF型旋轉接頭
HS-XF型旋轉接頭
H型旋轉接頭實物圖
H型旋轉接頭實物圖
H型旋轉接頭實物圖
H型旋轉接頭實物圖
H型旋轉接頭實物圖
