用于鋼鐵電力行業
您當前所在的位置：首頁 -> 產品中心 -> 用于鋼鐵電力行業

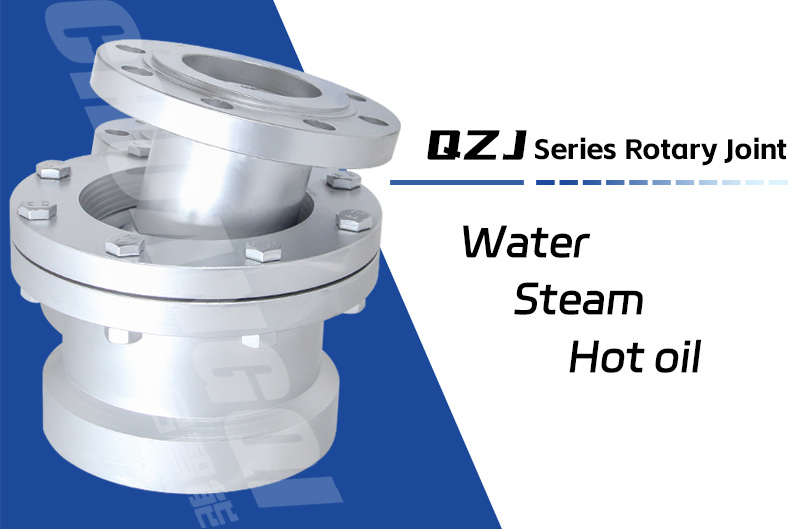

QZJ型球體轉動式旋轉接頭
發表時間：2023-10-05 14:11:19  |  點擊率：340
產品特點
PRODCUT FEATUREA
*獨特的多簧式密封和球體密封組合結構，密封性能更可靠。
*選用進口德氏封密封件最高耐溫400℃。
*可選日本進口631、750高溫不銹鋼彈簧。
*球形密封環支撐，抗振耐熱沖性能好。
*可沿軸線360°旋轉。
*最大折曲角度30°±1（擺動角度±15°）。
*具有自潤滑性，終生免加注潤滑油脂。
*基體和軸可選碳鋼、SUS304、SUS316L不銹鋼等材質。
*抗腐蝕的耐酸堿密封組件應用，可延長使用壽命。
*JB/T 82-2015、GB/T9119-2000、JIS日標、美標ASTM、德標DIN等法蘭標準可選。

*非標產品可根據客戶提供的技術參數和工況環境設計生產非標旋轉接頭。
QZJ型球體轉動式旋轉接頭
技術參數
PATMETERS
介質 壓縮空氣、真空 最大使用壓力：QZJ50~350360 PSI25 bar
介質 過熱水、冷卻水 最大使用壓力：
50~350360 PSI25 bar
介質 液壓油、齒輪油 最大使用壓力：
50~350725 PSI50 bar
介質 導熱油、導熱硅、熔鹽 最大使用壓力：
50~350725 PSI50 bar
介質 海水、鹽水、化學制劑 最大使用壓力：
50~350290 PSI20 bar
最大真空度：
50~3502 Hg7 kPa
最高使用速度（轉子）：




QZJ50A100 RPM100 min-1


100A50 RPM50 min-1


300A30 RPM30 min-1
最高使用溫度：360℃＞360℃ 請咨詢創啟旋轉接頭
內部結構
INTERNAL STRUCTURE

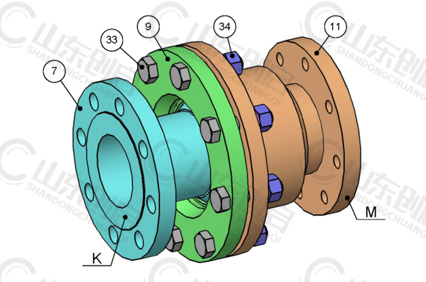

QZJ型球體轉動式旋轉接頭零件名稱
零件名稱：7.外管（K）（又名轉軸），9.底蓋，11.殼體，33.螺栓，34.螺母。

K—外管連接代號，M—管路入口代號。

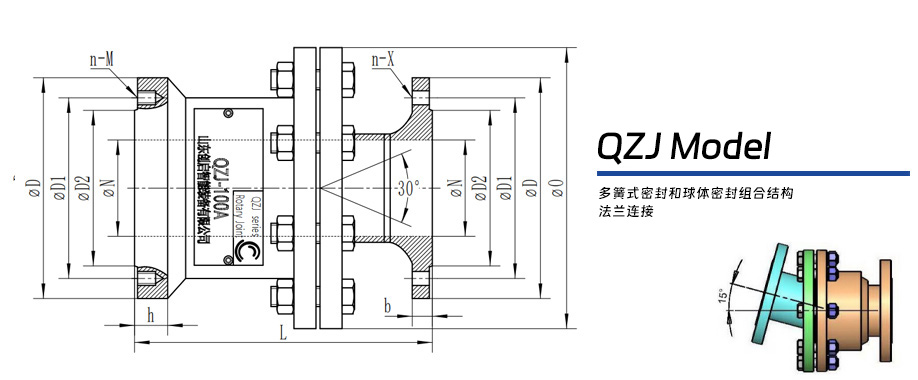

QZJ型球體轉動式旋轉接頭圖紙
QZJ型球體轉動式旋轉接頭 - 球體密封 - 法蘭連接
DNModelLODD1D2bn-Xhn-MN
80QZJ-80A265Φ270Φ200Φ160Φ135208-M16248-M16Φ78
100QZJ-100A300Φ280Φ220Φ180Φ155208-M16308-M16Φ96
125QZJ-125A369Φ335Φ250Φ210Φ185228-M16328-M16Φ121
150QZJ-150A369Φ380Φ285Φ240Φ210228-M20328-M20Φ146

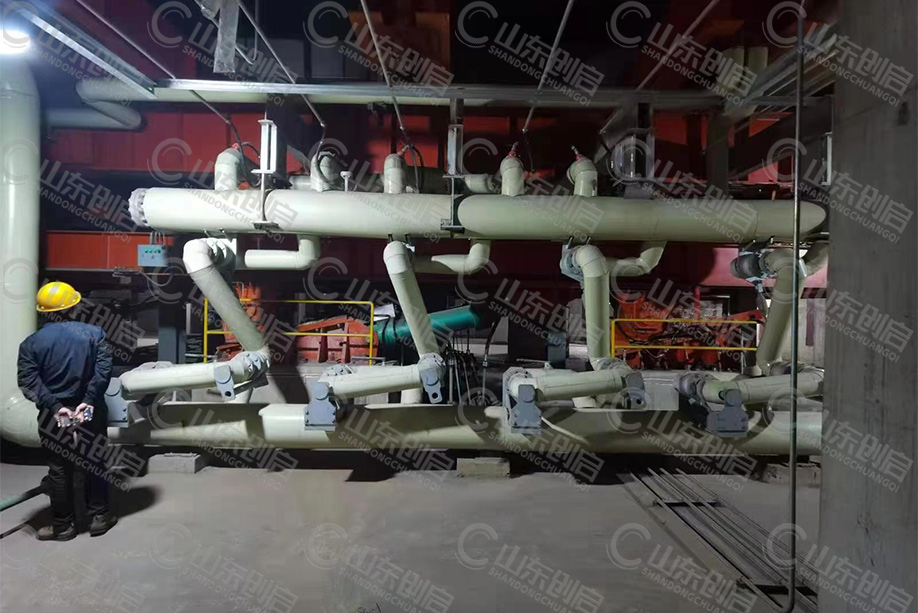

QZJ型球體轉動式旋轉接頭在加熱爐汽化冷卻聯箱中的應用案例
QZJ型球體轉動式旋轉接頭在加熱爐汽化冷卻聯箱中的應用案例


加熱爐汽化冷卻聯箱旋轉接頭組件現場安裝圖

加熱爐汽化冷卻聯箱旋轉接頭組件
